Дизель-генератор QIS 10

Дизель-генератор QIS 10
Дизельные генераторы QIS мощностью от 7 до 35 кВт, в большей степени предназначены для работы как источник ...
Atlas Copco

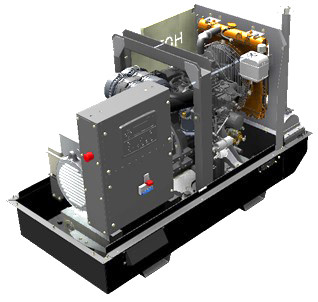

Дизельные генераторы QIS мощностью от 7 до 35 кВт, в большей степени предназначены для работы как источник питания резервного назначения, но могут работать и как постоянный источник питания. С установкой, на эти дизель генераторы, системы автозапуска, они поддерживают подачу электрической энергии после отключения основного источника поступающей электрической энергии, автоматически включаясь и вырабатывая энергию необходимой мощности. Часто так бывает, что Заказчик хочет с экономить на приобретении резервного источника питания. так как полагает, что будет использовать дизель генератор очень редко - лишь, в редкие моменты, отключения электро сетей. Но, именно в эти моменты, важно, что бы двигатель дизельного генератора без колебаний завёлся и работал, а альтернатор вырабатывал необходимое количество энергии. Автоматика, в свою очередь, регулировала обороты двигателя и вырабатываемую мощность альтернатора.  Специально для Заказчиков, желающих не тратить излишние средства на покупку резервного источника питания, компания Atlas Copco разработала серию генераторов с двигателями на дизельном топливе, которые поставляются в открытом исполнении без кожуха.

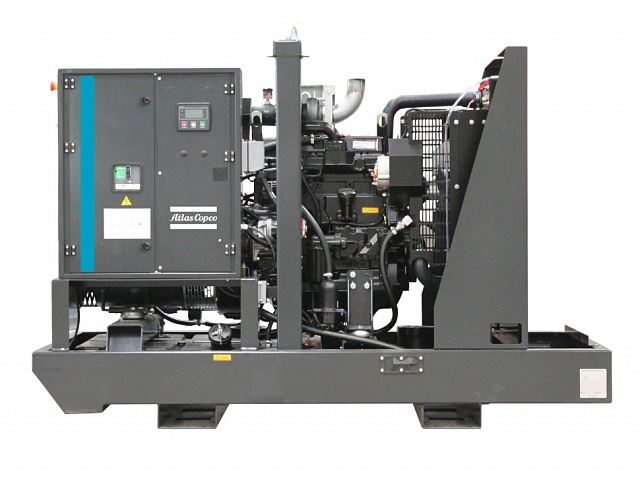

Дизельный генератор QIS 10 мощностью 9/7,2 кВт при основной нагрузке, имеет ёмкость топливного бака 55 литров и его топливная автономность при сто процентной нагрузке составляет 22 часа. Двигатель Kubota D1105-BG-50HZ, объёмом 1,12 литров обеспечивает экономичную и, относительно, мало шумную работу генератора.

Дизельный генератор QIS 10 можно купить в Москве через наш интернет-магазин.


Технические характеристики

Основные характеристики:
Напряжение 400 / 230 В
Мощность при основной нагрузке (PRP) при 50 Гц 7,2 кВт / 9,0 кВА
Коэффициент мощности 0,8
Основной автомат 16 А
- с падением частоты более 5% 100%
Емкость топливного бака 55 л.
Топливная автономность при загрузке 100% 22 час
Расход топлива:
25% мощности 1,5 л/час
50% мощности 1,6 л/час
75% мощности 2,1 л/час
100% мощности 2,5 л/час
Двигатель:
Двигатель Kubota
Модель D1105-BG-50HZ
Охлаждение жидкостное
Число цилиндров 3
Мощность 9,5 кВт
Подача воздуха в камеру сгорания без турбонаддува
Рабочий объем двигателя вращения 1,12 л.
Управление скоростью Механическое
Емкость масляной системы 5,1 л.
Емкость системы охлаждения 3,1 л.
Напряжение боровой сети генератора 12 В
Обороты двигателя 1500 об/мин
Норма по выхлопу -
Альтернатор:
Модель Mecc Alte ECP3-1L/4A
Степень защиты IP23
Класс изоляции обмоток статора Н (высший)
Класс изоляции обмоток ротора Н (высший)
Габаритные размеры и вес без кожуха:
Длина 1500 мм
Ширина 840 мм
Высота 1100 мм
Вес 480 / 600 кг
Защита от токов утечки:
Реле утечки на землю 0,03-30 А
Контроль сопротивления изоляции 1-200 кОм
Условия эксплуатации:
Максимальная рабочая температура окружающей среды + 50°C
Минимальная температура гарантированного запуска - 10°C (без подогревателя охлаждающей жидкости)
Минимальная температура гарантированного запуска с подогревателем охлаждающей жидкости Максимальная влажность окружающей среды - 25°C (поставляется по заказу) 85%
Максимальная высота эксплуатации над уровнем моря 3000 м

В стандартной комплектации дизель-генератор оборудован:

  • Дизельным четырехтактным четырехцилиндровым двигателем Kubota D1105-BG-50HZ;
  • Синхронным бесщеточным генератором переменного тока MECC ECP3-1L/4A допускающим перегрузку 300% в течение 10 секунд;
  • Защитным реле утечки на «землю» с диапазоном регулировки 0,030…30 А;
  • Системой жидкостного охлаждения с мощным осевым вентилятором;
  • Автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1%;

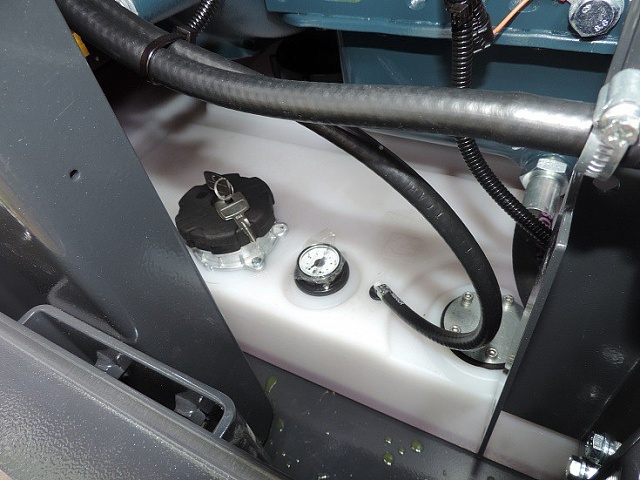

  • Встроенным запирающимся топливным баком емкостью 55 литров;
  • Гибким дренажным шлангом для слива охлаждающей жидкости и моторного масла;
  • Металлическим штырем для заземления генератора при работе в полевых условиях;
  • Системами защиты по высокой температуре охлаждающей жидкости, низкому давлению масла и низкому напряжению на выходе генератора переменного тока;
  • Пазами для вилочного погрузчика;
  • Герметичная рама для удержания рабочих жидкостей в случае утечки

Дополнительное оборудование (не входит в стандартную комплектацию):

  • Кожух

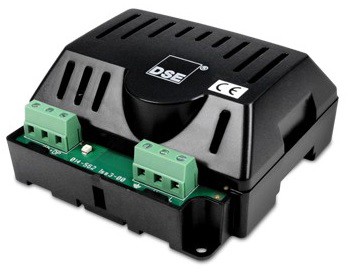

  • Зарядное устройство АКБ

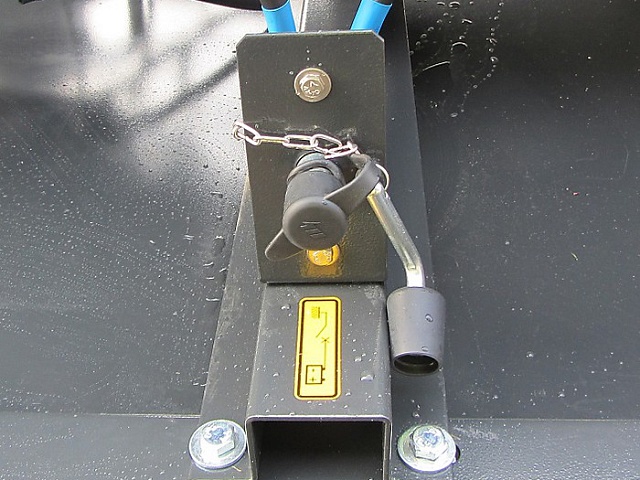

  • Выключатель АКБ

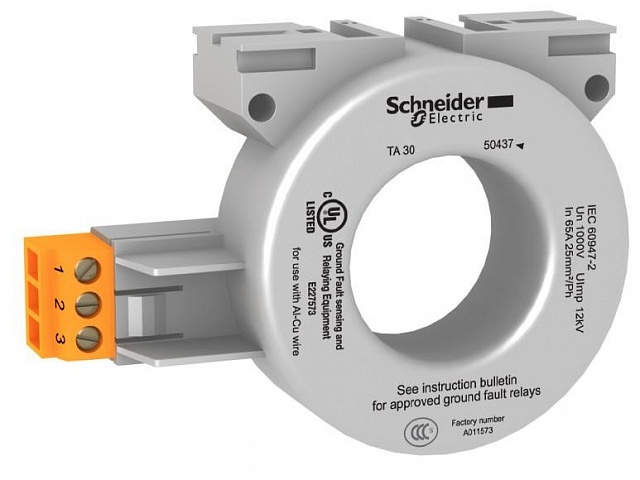

  • Реле утечки на землю или реле контроля изоляции
  • Электрический подогреватель охлаждающей жидкости
  • Подключение к внешнему топливному баку с быстроразъемными соединениями

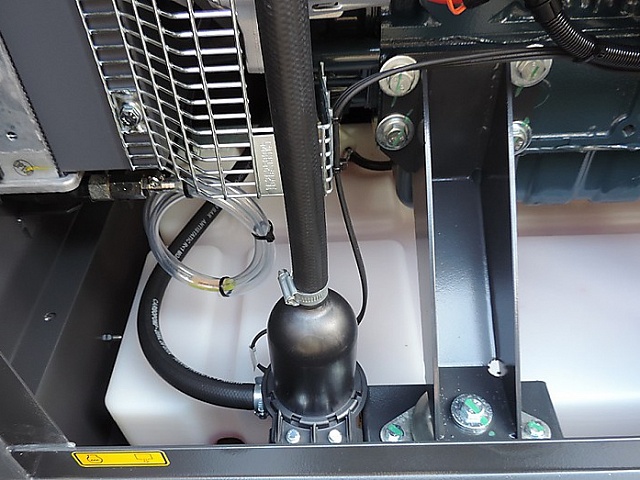

  • Ручной насос для откачки масла
  • Топилвный бак увеличенной емкости
  • Шасси (прицеп)

Прайс-лист

Артикул
Наименование
Цена
QIS101
Дизельная электростанция (генератор) Atlas Copco QIS 10
Дизельная электростанция (генератор) Atlas Copco QIS 10
Артикул: QIS101
QIS102
Дизельная электростанция (генератор) Atlas Copco QIS 10 на дорожном шасси
Дизельная электростанция (генератор) Atlas Copco QIS 10 на дорожном шасси
Артикул: QIS102
